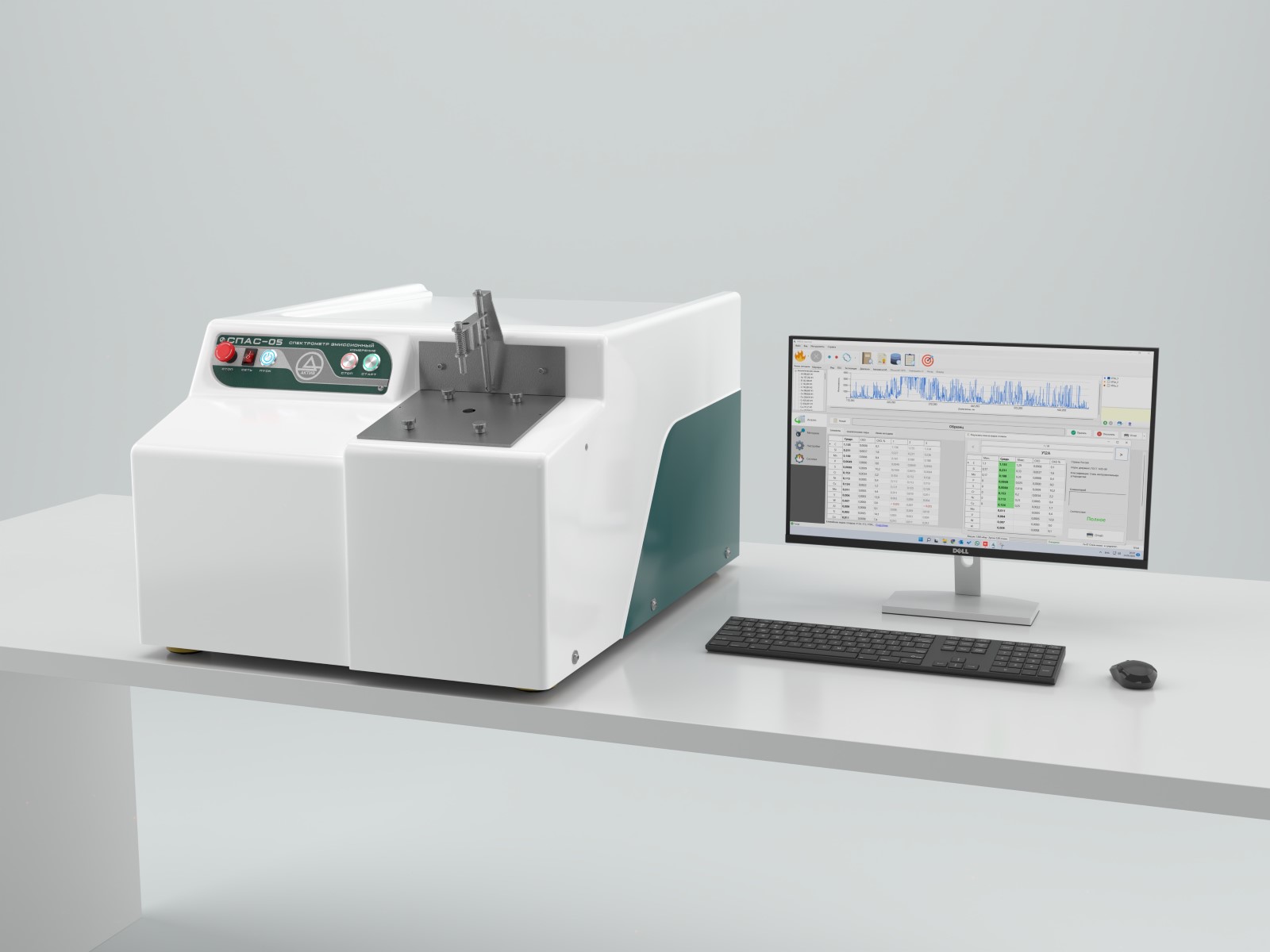

Спектрометр СПАС-05 для анализа металлов и сплавов
по запросу
СПАС-05 является оптимальным решением для заказчиков, которым нужны быстрота анализа, высокие технические характеристики, надежность и высокая точность результатов определения полного элементного состава металлопродукции при минимальных затратах на покупку, внедрение и эксплуатацию прибора.
СПАС-05 является оптимальным решением для заказчиков, которым нужны быстрота анализа, высокие технические характеристики, надежность и высокая точность результатов определения полного элементного состава металлопродукции при минимальных затратах на покупку, внедрение и эксплуатацию прибора.
Область применения
заводские аналитические лаборатории металлургических и машиностроительных предприятий
экспресс-анализ сплавов по ходу плавки в цехах
идентификация марки сплава на складах
научно-исследовательские и образовательные учреждения
Преимущества спектрометра СПАС-05
📈 Эффективность
СПАС-05 определяет состав любых типов сплавов — как черных (все стали и чугуны), так и цветных сплавов на любой основе (Al, Cu, Zn, Ni, Ti, Mg, Co и т.д.).
- Диапазон измеряемых концентраций — от 0,0001 % до 99,99 %*.
- Анализ фосфора, серы и углерода.
- Точность измерений, проведенных на СПАС-05, превышает требования существующих ГОСТов.
* Содержание основы определяется за вычетом суммы концентраций легирующих и примесных элементов.
⏱ Готовность 24/7
Система термостабилизации оптического блока:
- улучшает воспроизводимость результатов анализа;
- может работать в автономном круглосуточном режиме;
- позволяет размещать спектрометр СПАС-05 в условиях, сильно отличающихся от лабораторных.
Продуманная вакуумная система:
- Дискретный режим работы насоса – включается всего на 3 минуты в час.
- Поддержание оптимального уровня вакуума без потери качества результатов анализа.
- Увеличение ресурса насоса.
- Снижение эксплуатационных расходов.
✅ Надёжность
Спектрометр СПАС-05 внесён в Государственные реестры средств измерений Российской Федерации, Республики Беларусь и Казахстана.
В спектрометре СПАС-05 учтён многолетний опыт производства. Для калибровки серийных приборов используются сотни Государственных Стандартных Образцов (ГСО), что позволяет получить оптимальные градуировочные характеристики для всех анализируемых элементов.
Каждый спектрометр СПАС-05 проходит независимую государственную первичную поверку во ВНИИ метрологии им. Д.И. Менделеева.
Эти испытания подтверждают высокие метрологические качества спектрометров СПАС-05 и ставят их на один уровень с мировыми лидерами.
💻 Удобство использования

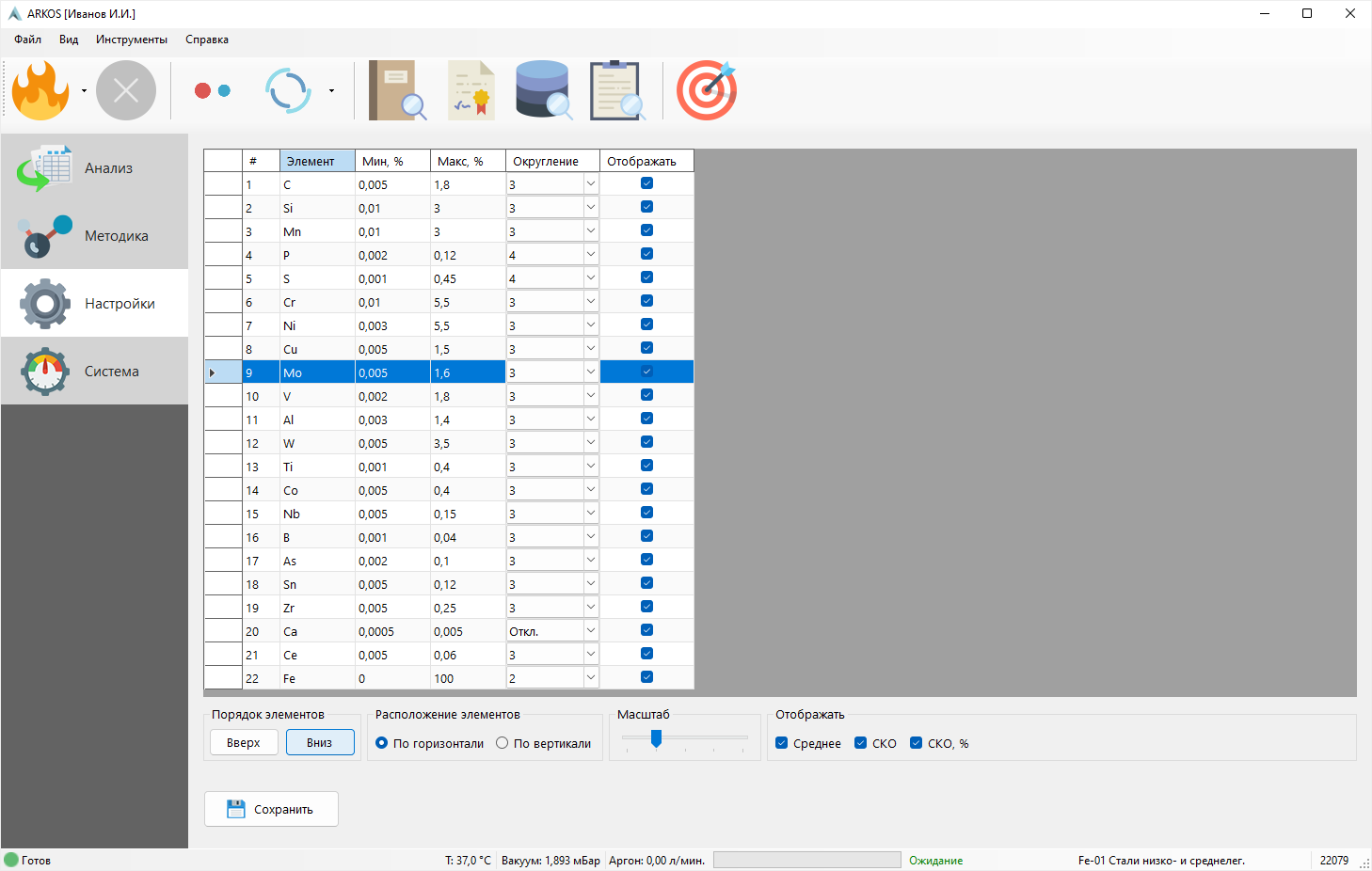

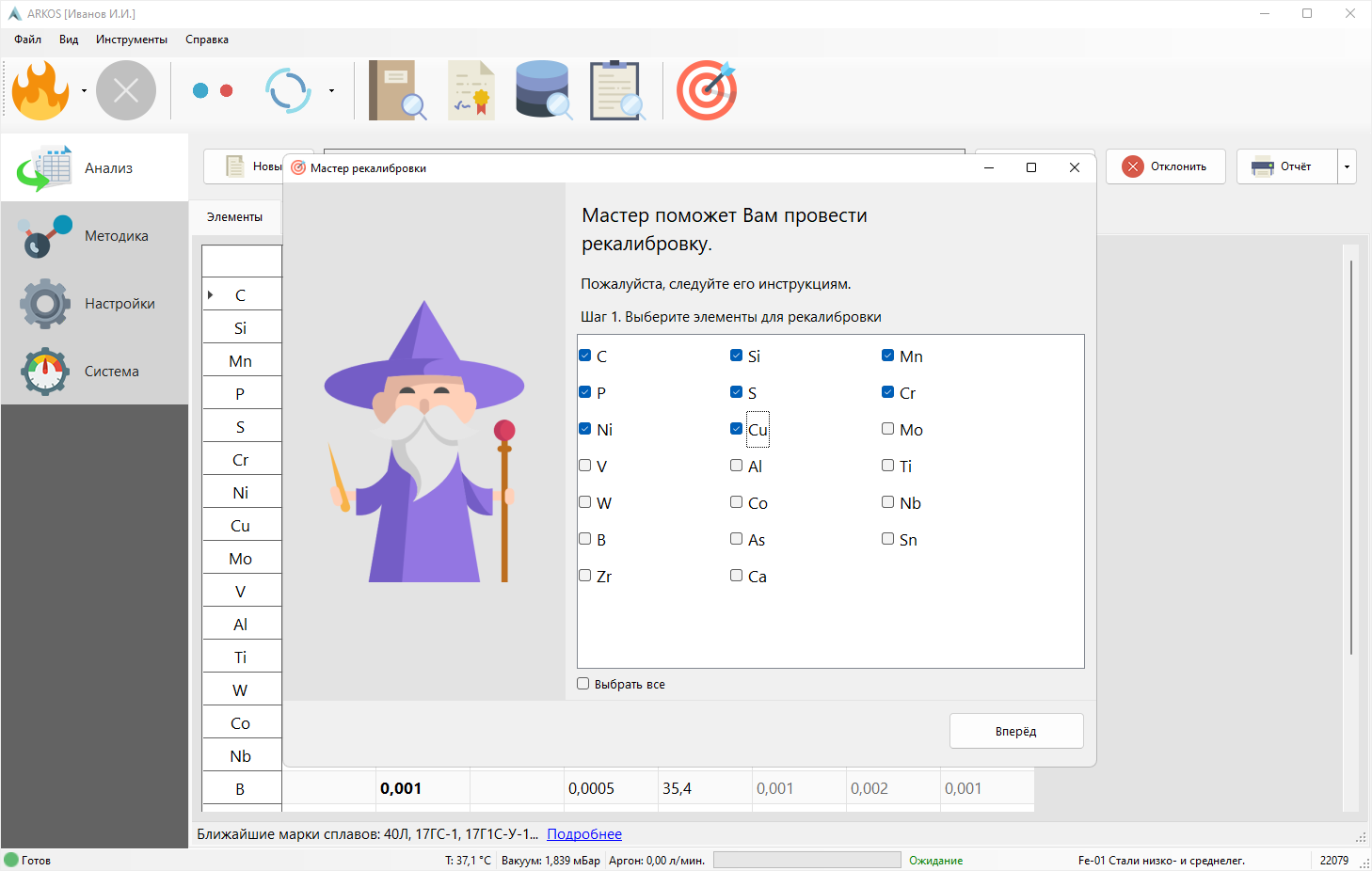

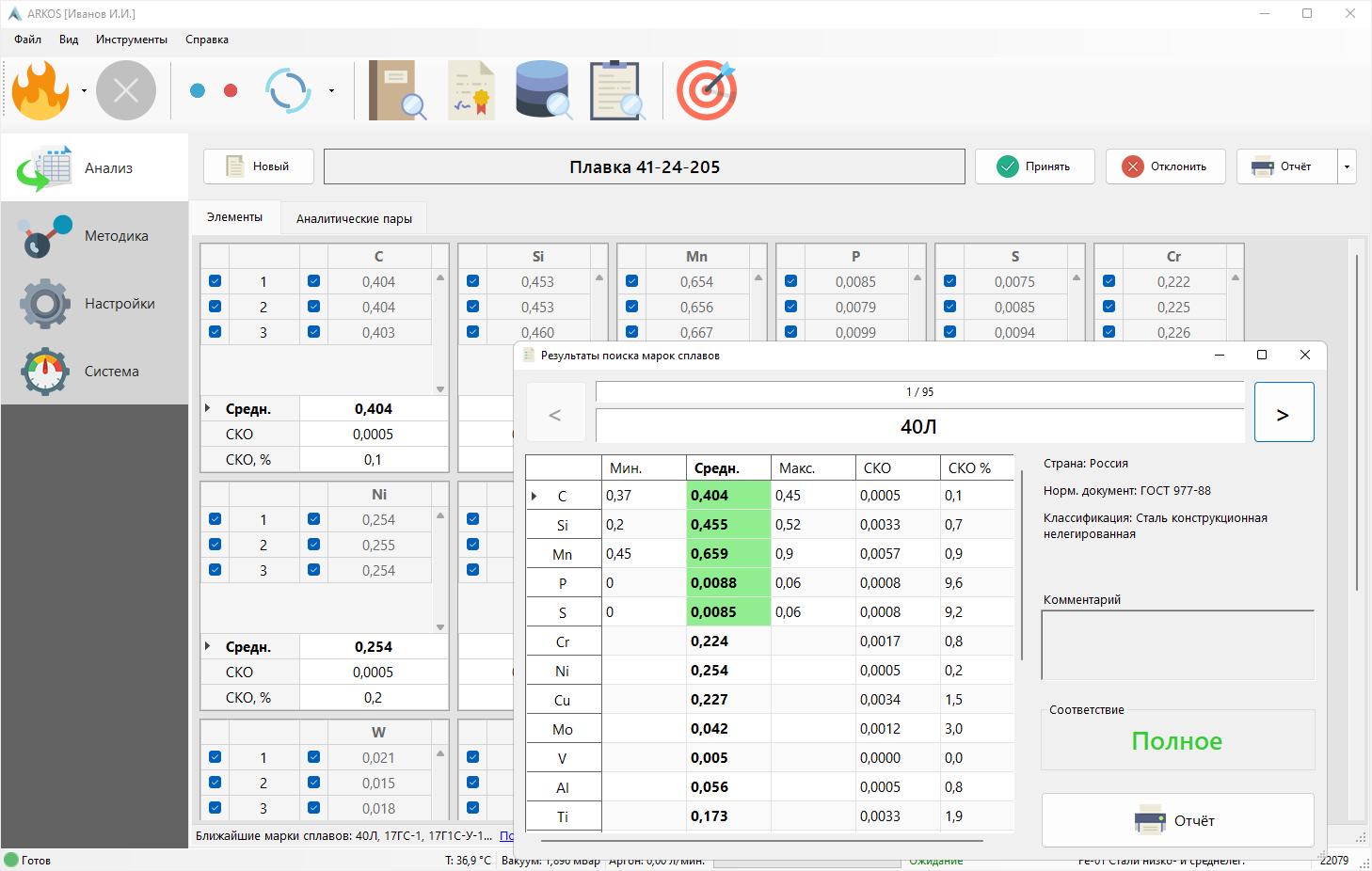

Спектрометр СПАС-05 позволяет получать точные результаты быстро и без усилий благодаря автоматизированным процессам и простому интерфейсу, который понятен даже новичку.
Узнать больше о программе ARKOS
Технические характеристики
| Оптическая система |
|
|---|---|
| Источник возбуждения спектров |
|
| Термостабилизация |
|
| Вакуумная система |
|
| Система управления и обработки |
|
| Программное обеспечение |
|
| Габаритные размеры, вес |
|
Примеры результатов анализа
Таблица 1.
Пример точности анализа образца низколегированной стали
| Элемент | Измеренное значение, % |
Масс. доля (паспорт ГСО), % |
Неопределённость (паспорт ГСО), % |
Разница, % |
|---|---|---|---|---|
| C | 0.0902 | 0.088 | 0.001 | 0.0022 |
| Si | 0.1344 | 0.135 | 0.004 | 0.0006 |
| Mn | 0.1713 | 0.177 | 0.002 | 0.0057 |
| P | 0.0061 | 0.0067 | 0.0004 | 0.0006 |
| S | 0.0049 | 0.0055 | 0.0006 | 0.0006 |
| Cr | 1.507 | 1.51 | 0.01 | 0.003 |
| Ni | 1.851 | 1.87 | 0.01 | 0.019 |
| Cu | 0.4811 | 0.49 | 0.003 | 0.0089 |
| Mo | 0.0518 | 0.049 | 0.001 | 0.0028 |
| W | 0.4262 | 0.43 | 0.01 | 0.0038 |
| Ti | 0.024 | 0.027 | 0.002 | 0.003 |
| V | 0.123 | 0.121 | 0.002 | 0.002 |
| Al | 0.458 | 0.47 | 0.02 | 0.012 |
Таблица 2.
Пример точности анализа образца низколегированного чугуна
| Элемент | Измеренное значение, % |
Масс. доля (паспорт ГСО), % |
Неопределённость (паспорт ГСО), % |
Разница, % |
|---|---|---|---|---|
| C | 2.904 | 2.94 | 0.02 | 0.036 |
| Si | 1.501 | 1.5 | 0.01 | 0.001 |
| Mn | 0.446 | 0.454 | 0.004 | 0.008 |
| P | 0.223 | 0.232 | 0.004 | 0.009 |
| S | 0.04 | 0.036 | 0.01 | 0.004 |
| Cr | 0.4725 | 0.476 | 0.004 | 0.0035 |
| Ni | 0.529 | 0.542 | 0.004 | 0.013 |
| Cu | 0.68 | 0.7 | 0.01 | 0.02 |
| Mo | 0.401 | 0.406 | 0.005 | 0.005 |
| Ti | 0.028 | 0.027 | 0.001 | 0.001 |
| V | 0.0847 | 0.086 | 0.001 | 0.0013 |
Таблица 3.
Пример точности анализа образца высоколегированной нержавеющей стали
| Элемент | Измеренное значение, % |
Масс. доля (паспорт ГСО), % |
Неопределённость (паспорт ГСО), % |
Разница, % |
|---|---|---|---|---|
| C | 0.0367 | 0.038 | 0.001 | 0.0013 |
| Si | 0.638 | 0.65 | 0.01 | 0.012 |
| Mn | 2 | 2.05 | 0.02 | 0.05 |
| P | 0.0117 | 0.0132 | 0.0005 | 0.0015 |
| S | 0.0186 | 0.017 | 0.0007 | 0.0016 |
| Cr | 15.18 | 15.01 | 0.07 | 0.17 |
| Ni | 11.88 | 12.04 | 0.05 | 0.16 |
| Cu | 0.0437 | 0.045 | 0.001 | 0.0013 |
| Mo | 0.137 | 0.141 | 0.004 | 0.004 |
| W | 0.053 | 0.05 | 0.001 | 0.003 |
| Ti | 0.271 | 0.26 | 0.01 | 0.0011 |
| V | 0.132 | 0.128 | 0.006 | 0.004 |
| Al | 0.0118 | 0.01 | 0.003 | 0.0018 |
Условия эксплуатации
Спектрометр должен эксплуатироваться в помещении, удовлетворяющем требованиям, предъявляемым к лабораторным помещениям:
-
температура окружающей среды:10–35 °С
-
атмосферное давление:84–106,7 кПа (630–800 мм рт. ст.)
-
относительная влажность (при 25 °С):не более 80 %
-
электрическое питание:220+22-33 В, 50±2 Гц
Для обеспечения нормальной работы прибора стол со спектрометром должен устанавливаться на жестком полу в помещении с низким уровнем вибраций и заземлением.
Для работы на спектрометре необходим аргон высокой чистоты (ВЧ) марки 4.8 с содержанием:
-
аргона
не менее 99,998 %
-
кислородане более 0,0002 %
-
азотане более 0,001 %
-
водяных паровне более 0,0003 %
Расход аргона — 1 баллон (40 л * 200 кгс/см2) рассчитан на ~2000 измерений.
Смотрите также:

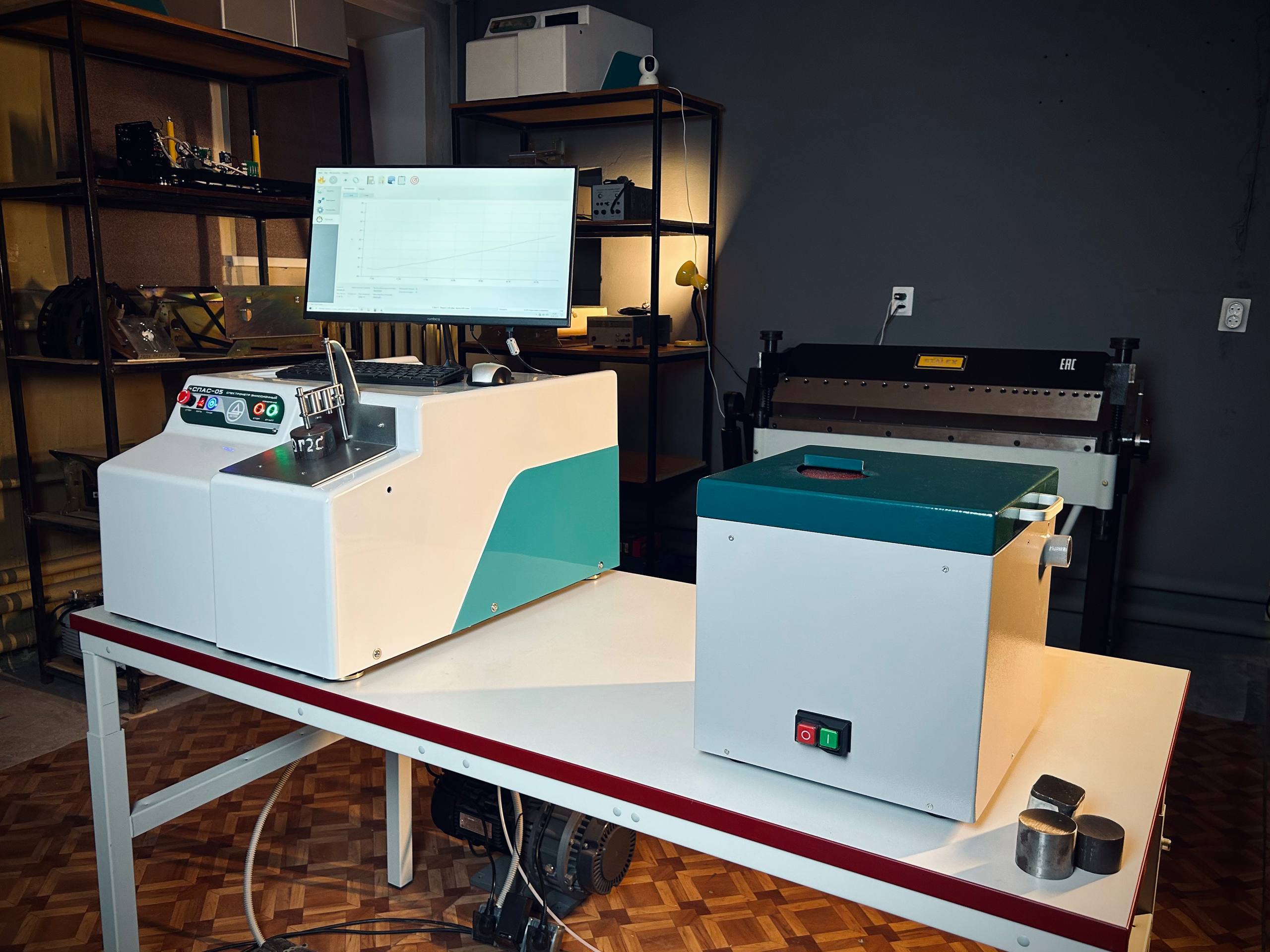

Станок для пробоподготовки Гринд Мастер
